La machine arithmétique de la Boutique des Maths
Depuis plusieurs mois, nous menons un travail de conception et de tests afin de proposer une machine arithmétique inspirée de la célèbre Pascaline de Blaise Pascal. Notre point de départ a été l’étude de modèles 3D existants de cette machine emblématique du XVIIᵉ siècle. Toutefois, leur adaptation à une production par impression 3D FDM (dépôt de filament fondu par couches successives) s’est révélée particulièrement complexe.
Les contraintes propres à ce procédé de fabrication — tolérances mécaniques, fragilité de certaines pièces, limites de précision — rendaient impossible une reproduction strictement fidèle de la Pascaline originale, conçue en métal et dotée de mécanismes extrêmement fins. Nous avons donc exploré et adapté plusieurs modèles existants, souvent imparfaits : soit trop éloignés visuellement de la machine historique, soit insuffisamment précis pour un usage pédagogique satisfaisant.

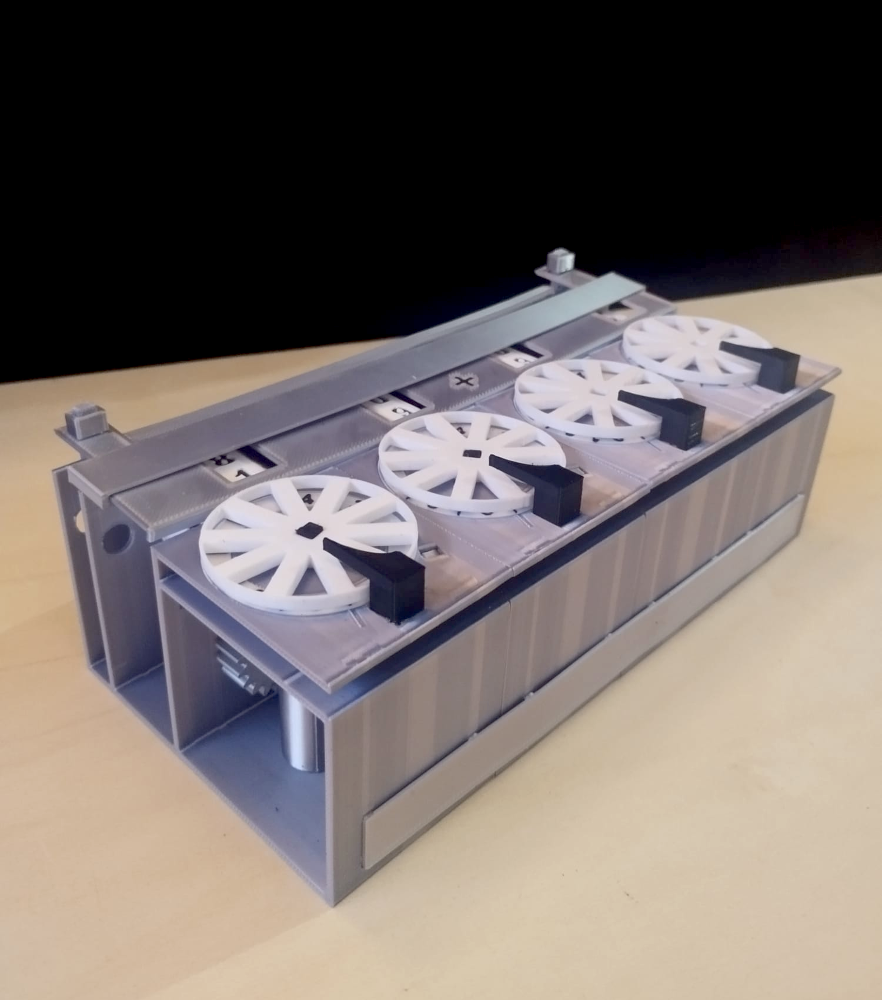

Après de très nombreux essais (voir photos ci-dessous), nous sommes parvenus à un modèle abouti de machine arithmétique fonctionnelle, robuste et cohérente d’un point de vue mécanique. Nous ne pouvons cependant pas l’appeler « Pascaline », car elle ne possède pas l’un de ses éléments clés : le sautoir.
Une absence technique devenue un atout pédagogique
Le sautoir est une pièce centrale de la Pascaline originale : il permet le report automatique et indépendant des retenues d’une unité à l’autre. Cette pièce, extrêmement délicate, est très difficile à imprimer en 3D et présente de nombreux points de fragilité avec les matériaux plastiques actuels. À l’époque de Pascal, ces mécanismes étaient réalisés en métal et ajustés avec une précision artisanale remarquable.
Sur notre machine, le report des retenues ne se fait donc pas de manière indépendante, mais de façon simultanée entre les engrenages concernés. Ce fonctionnement correspond davantage à une machine arithmétique pré-Pascaline, telle qu’on aurait pu l’imaginer avant l’invention du sautoir.
Loin d’être un défaut, ce choix constitue un véritable avantage pédagogique : il permet de comprendre concrètement le saut conceptuel qu’a représenté l’invention de Blaise Pascal. En manipulant cette machine, on mesure immédiatement la complexité du report des retenues et l’ingéniosité du mécanisme original de la Pascaline. La machine devient ainsi un outil idéal pour illustrer le génie inventif de Pascal, par la comparaison directe.
Une conception mécanique exigeante

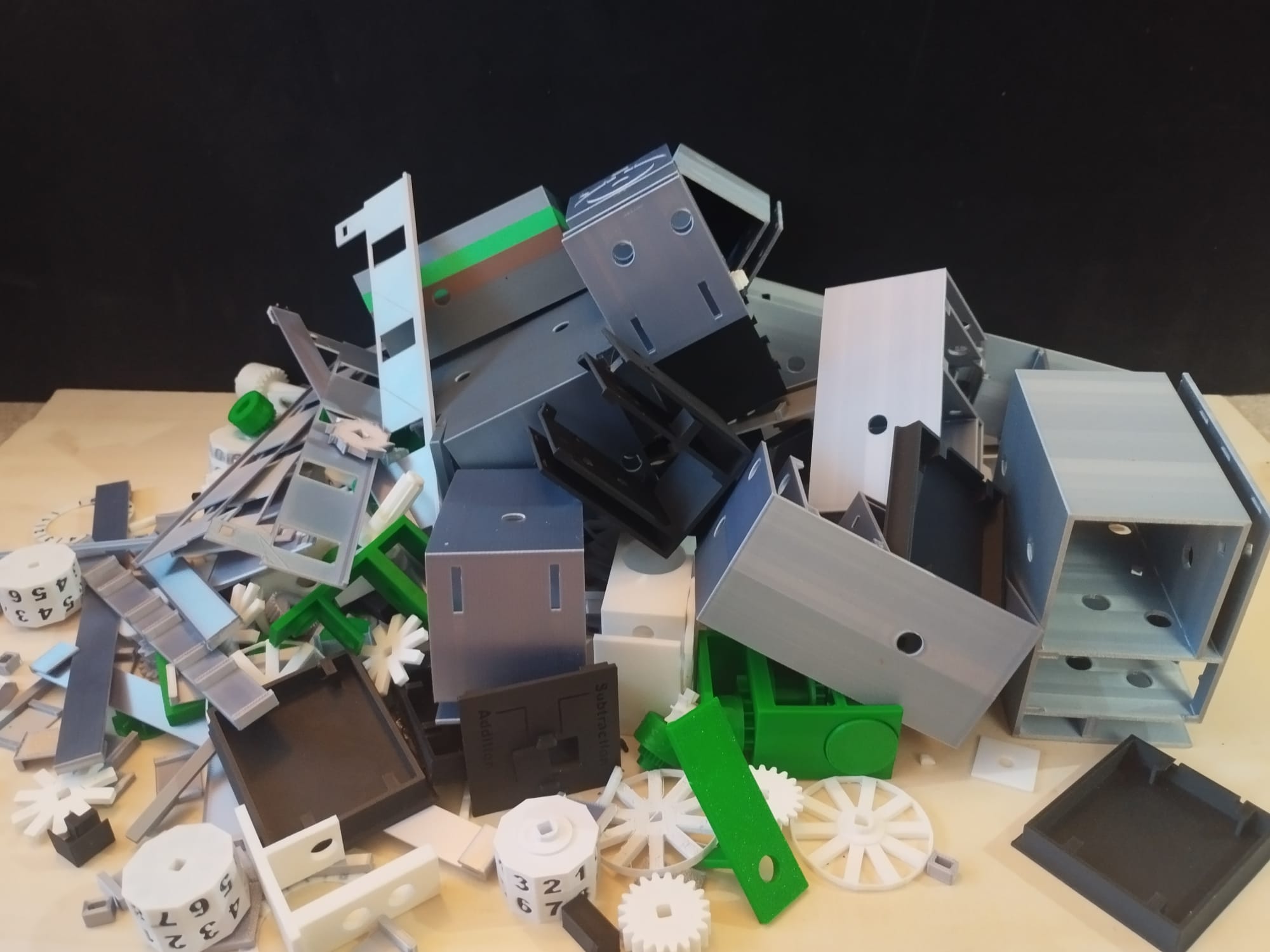

Les photos ci-dessous témoignent des nombreux prototypes et pièces intermédiaires nécessaires à cette conception. Chaque ajustement devait parfois se jouer au dixième de millimètre afin d’obtenir des mouvements aussi fluides et précis que possible.

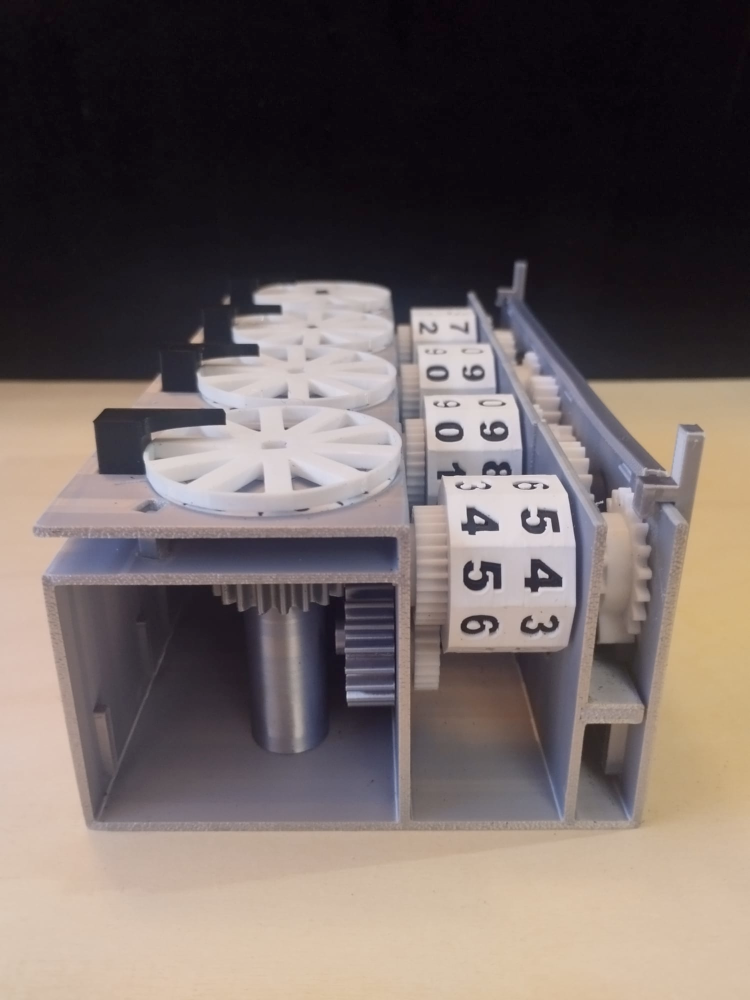

La transformation des mouvements dans des plans perpendiculaires — pour permettre au sélecteur et aux chiffres d’être lisibles dans un même plan — a également constitué un défi majeur. De même, concevoir des engrenages permettant aux unités d’entraîner les dizaines sans transmission inverse a nécessité un travail de précision de l’ordre de 0,2 mm.
.jpeg)
Un coffret à la hauteur de l’objet

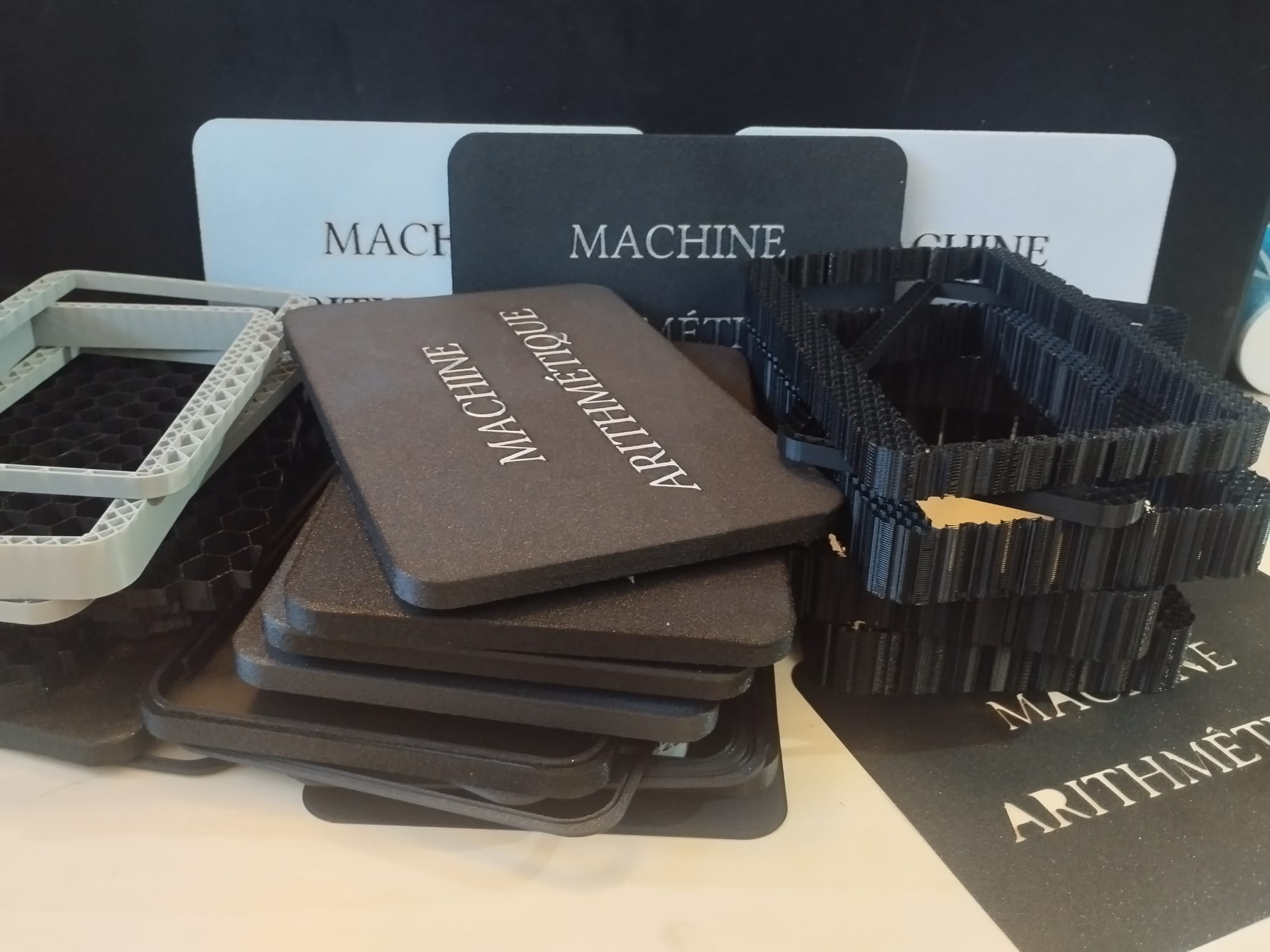

Enfin, la conception du coffret, élément essentiel pour mettre en valeur un objet aussi symbolique de l’histoire des mathématiques, a demandé de nombreux essais. Dimensions, stabilité, protection et mise en valeur ont été soigneusement étudiées afin d’obtenir un ensemble à la fois esthétique, fonctionnel et durable.
.jpeg)
